在半导体工厂的无尘车间里，有一种设备正在以原子级的精度“雕刻”着未来——它就是等离子刻蚀机。如果把芯片制造比作一场微观世界的雕刻艺术，那么等离子刻蚀机就是那把最精巧的刻刀。今天，我们就从工作原理入手，聊聊这台设备到底是怎么工作的，以及以方瑞科技为代表的国产厂商如何让这项“魔法”变得稳定可控。
一、气体电离：给材料“开刀”的能量来源
想象一下用激光在金属上刻字，但等离子刻蚀机用的是一种更“温柔”却更高效的工具——等离子体，它是继固态、液态、气态之后的物质第四态。当氩气、氧气或含氟气体被射频电源或微波激发后，气体分子中的电子挣脱原子核的束缚，形成由自由电子、离子、自由基和中性粒子组成的混合体，温度可以高达数千度。这种高能等离子体撞击材料表面时，会像无数个微型砂轮一样对表面进行物理轰击，但真正实现精准“雕刻”的，还要靠化学反应来配合。

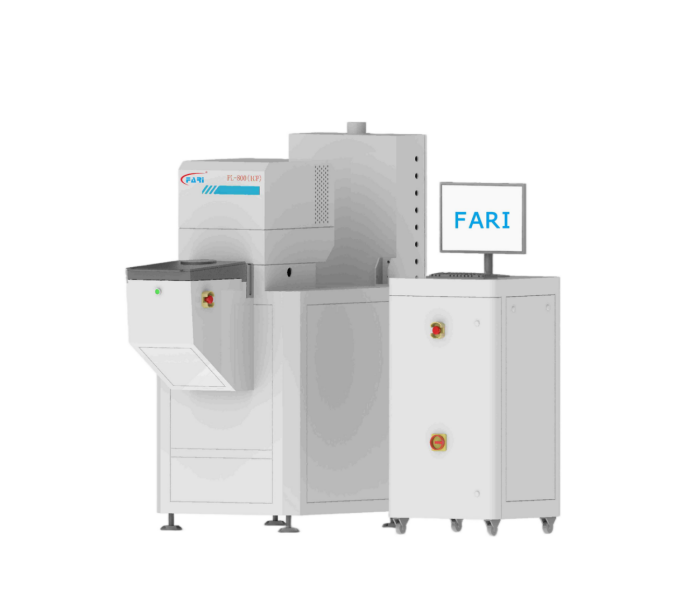

方瑞科技的PE-200系列电感耦合等离子刻蚀机，正是基于这一原理设计。设备采用自主研发的射频电源系统，能够在低气压下稳定激发高密度等离子体，为后续的化学反应提供充足的能量来源。相比传统设备，方瑞的电源匹配速度更快，等离子体启辉更平稳，批间一致性明显提升。
二、化学反应：精准“啃食”的微观手术刀
物理轰击只能把表面打粗糙，要想真正刻出纳米级的电路图案，必须依靠化学反应的“精准啃食”。等离子体中含有大量高活性的自由基，比如氟自由基、氯自由基、氧自由基等，它们会与特定材料发生化学反应，生成挥发性的小分子气体，然后被真空泵抽走。
举个最典型的例子：刻蚀硅晶圆时，通入四氟化碳和氧气的混合气体，氟自由基会与硅反应生成四氟化硅气体——一种在室温下就能挥发的物质。这种“化学啃食”的精度极高，通过调整气体种类和配比，可以针对不同材料设计专属的“刻蚀菜单”。二氧化硅的刻蚀一般用氟基气体，铝的刻蚀则要用氯基气体，而光刻胶的去除主要靠氧等离子体的灰化作用。
方瑞科技在气体分配系统上做了大量优化，其刻蚀设备采用多路高精度质量流量控制器，气体切换响应时间低于0.5秒，流量控制精度达到±1%。用户可以根据不同材料和工艺要求，自由切换气体种类和混合比例，实现从介质刻蚀到金属刻蚀的灵活切换。针对碳化硅、氮化镓等第三代半导体的刻蚀需求，方瑞还开发了专用的工艺气体配比方案，刻蚀损伤层厚度可控制在5纳米以内。
三、精密控制：让等离子体“听话”的魔法
有了能量和化学反应，还远远不够。要想在晶圆上刻出整齐划一的电路图形，必须对等离子体进行三重精密控制。
第一重是磁场约束。 等离子体如果不加约束，就会向腔体四周扩散，导致刻蚀不均匀。方瑞科技的刻蚀设备采用电磁线圈产生约束磁场，像“套马绳”一样把等离子体束缚在晶圆上方，确保能量集中在需要刻蚀的区域。这项技术使刻蚀均匀性误差控制在±3%以内，整片晶圆边缘到中心的刻蚀速率差异极小。
第二重是气压调节。 腔体内的气压直接影响等离子体的密度和平均自由程。气压太高，离子碰撞频繁、方向性差；气压太低，等离子体密度不足、刻蚀速率过慢。方瑞设备配备高精度真空计和自动压力控制阀，可在5毫托到500毫托的宽范围内稳定调节，满足从深硅通孔到浅沟槽隔离的不同工艺需求。
第三重是能量输入。 射频功率的大小决定了等离子体的温度和活性。功率太低，刻不动；功率太高，可能会损伤晶圆表面。方瑞的刻蚀机采用双路独立射频供电——一路用于产生等离子体，另一路用于控制离子轰击能量，两者独立可调，实现了高密度与低损伤的完美平衡。
这三重控制的协同配合，就像一位经验丰富的咖啡师在拉花时控制奶泡的流速、手腕的角度和杯子的倾斜度——任何细微的参数偏移，都会直接影响刻蚀速率、侧壁垂直度和边缘粗糙度。而方瑞科技的设备正是通过多年的工艺积累和大量的测试数据，将这些参数的最佳组合固化成了标准工艺配方库，用户只需选择对应的材料类型，设备就能自动调用最合适的参数组合，大大降低了使用门槛。
四、从原理到应用：方瑞科技让刻蚀工艺落地更简单
理解了等离子刻蚀的工作原理，就不难明白为什么它是芯片制造、MEMS器件加工、化合物半导体制备等领域不可或缺的核心装备。从硅晶圆的浅沟槽隔离，到碳化硅功率器件的深槽刻蚀，再到光通信芯片的波导成型，等离子刻蚀机无处不在。

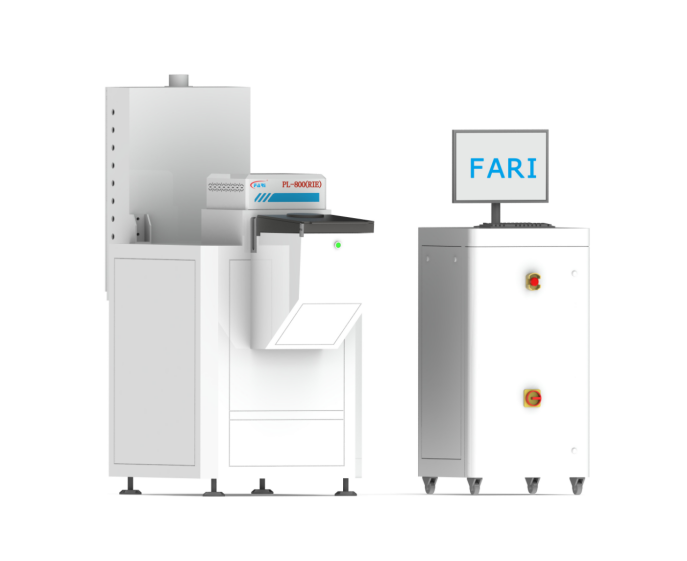

方瑞科技成立于2011年，是国家高新技术企业和专精特新中小企业，拥有50多项核心专利，产品线覆盖电感耦合等离子刻蚀机、反应离子刻蚀机、等离子去胶机、等离子清洗机等全系列设备。其PE-200系列ICP刻蚀机已适配2至8寸晶圆，刻蚀均匀性≤±3%，侧壁垂直度≥95%，碳化硅刻蚀损伤层厚度控制在5纳米以内，已在多家科研院所和半导体产线得到验证。
