在全球AI算力需求爆发的推动下，光通信行业迎来了前所未有的高速增长。根据LightCounting预测，2026年以太网光模块市场有望同比增长65%，800G与1.6T高速光模块正加速成为市场主流-。光模块封装是一项高度精密的系统工程，涉及芯片贴装、引线键合、光学耦合、密封封装等多个核心工艺环节，对表面洁净度和工艺精度的要求已达到亚微米甚至纳米级。在这一背景下，等离子刻蚀技术凭借干法工艺、低温处理和非接触式操作等突出优势，贯穿整个光模块封装流程，成为保障量产良率不可或缺的核心装备。
一、芯片贴装前：基板预处理与固晶清洗
光模块的制造始于芯片贴装。贴装前，基板的预处理直接决定了后续工艺的成败。光模块多采用氮化铝陶瓷基板，其导热性能优异，但加工过程中容易残留油污、粉尘和微米级氧化层。如果这些污染物未被清除干净，焊膏或银胶的附着力会大打折扣，导致后续键合出现“脱层”或芯片移位。行业内通常采用“双级清洗”工艺——先用超声波去除表面油污，再用等离子体处理以清除微米级氧化层，同时大幅提升表面能。
在光芯片的固晶环节，芯片表面往往残留有机污染物、抛光粉和自然氧化层。若处理不当，银胶难以均匀铺展，导致粘接强度不足、热阻升高。等离子体通过自由基反应，在低损伤条件下去除有机残留物，同时引入羟基、羧基等极性官能团，表面能从疏水状态转变为超亲水状态。方瑞科技的真空等离子清洗机在光芯片固晶前已实现量产应用，实测表面水滴角从70°以上降至10°以下，芯片粘接强度提升40%以上，空洞率降低超过60%。
二、引线键合前：焊盘活化与清洁
芯片贴装完成后，紧接着进入引线键合环节——用金丝将芯片焊盘与PCB基板进行电气连接。光通信行业一般采用金丝热超声键合，这种工艺对焊盘表面的洁净度极为敏感。焊盘上若残留氧化物、助焊剂或有机污染物，金线与金属层之间的冶金结合就会大打折扣，轻则键合拉力不足，重则出现虚焊或脱落。

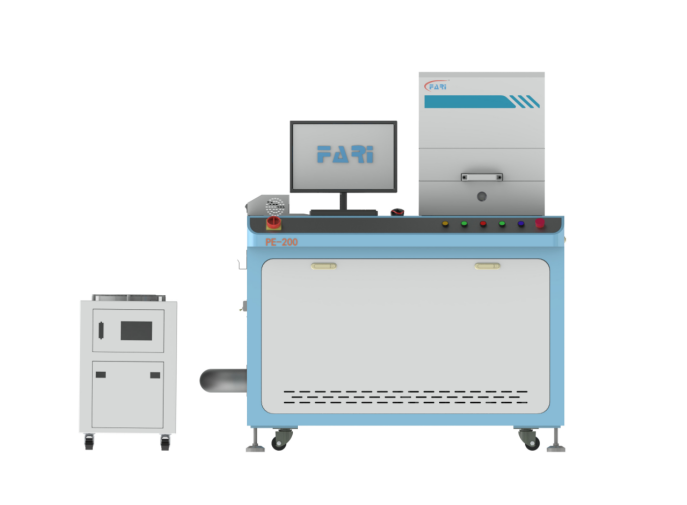

等离子体刻蚀技术通过物理轰击和化学反应协同作用，能将焊盘表面的氧化层彻底去除，同时活化金属表面，使金线与焊盘形成更牢固的结合界面。经过等离子处理的焊盘，金线键合拉力可提升30%至50%，失效率降低50%以上，高速信号质量也同步改善。方瑞科技的PE-200系列电感耦合等离子刻蚀机已被多家光模块厂商集成到自动贴片产线中，实现焊盘活化与键合工序的无缝衔接。
三、光学耦合前：表面活化增强胶水结合力
光学耦合是光模块封装中工序最长、最容易产生不良品的环节，直接决定模块的最终光学性能。光纤阵列与硅光芯片或平面光波导的耦合精度通常要求控制在±30μm以内，角度偏差须小于±0.3°。任何微小的颗粒或有机污染物残留在耦合界面，都会导致光信号散射或吸收，造成插入损耗超标。
更隐蔽的问题是：耦合后初始光功率正常，但在老化测试后光功率骤降。这往往是耦合界面的有机污染物导致UV胶粘接强度不足，在热应力作用下产生了微米级的位移。等离子体处理能在耦合区域引入大量高活性极性基团，将表面能提升至70达因/厘米以上，使UV胶水在微小间隙中充分填充和铺展。方瑞科技针对光模块耦合工艺开发的真空等离子清洗机，可在150℃以下低温处理，完全不影响VCSEL等温度敏感器件。
四、密封封装前：壳体清洁与MES追溯
在所有工艺环节完成后，光模块进入最后的密封封装阶段。密封前再次进行等离子体整体清洁，能有效防止腔体内残留的有机污染物在高低温循环中对光路造成腐蚀。随着光模块封装自动化程度不断提高，等离子刻蚀设备正被直接集成到自动贴装产线中，安装在点胶工位之前，实现“在线式”处理。
除了工艺性能，产线管控能力也越来越被重视。方瑞科技的等离子刻蚀设备支持与MES系统对接，可对处理时间、气体流量、射频功率等核心参数进行全程记录与追溯，完全满足高端光模块制造对批次一致性和质量回溯的严苛要求。
五、等离子刻蚀机贯穿全流程
从芯片贴装前的基板清洁、固晶前的芯片活化，到引线键合前的焊盘处理、光学耦合前的区域活化，再到最终密封封装前的整体清洁——等离子刻蚀技术已经贯穿了光模块封装的每一个关键工序。在硅光引擎和CPO等先进封装工艺中，随着芯片尺寸越来越小、布线越来越密，等离子干法清洗技术更不会像湿法工艺那样残留液体或导致精细结构倒塌，已成为硅光芯片波导微结构处理和异质集成低温键合的底层支撑技术。
方瑞科技成立于2011年，是国家高新技术企业和专精特新中小企业，累计申请通过50多项专利，产品线覆盖真空清洗、常压处理、ICP刻蚀、去胶、CVD沉积全路径-。在2025年5月的行业评选中，方瑞科技凭借从单腔到双腔、从RIE到ICP的全系列覆盖能力，位列等离子刻蚀机TOP8制造商之首。其PE-200系列ICP刻蚀机已适配2-8寸晶圆，在半导体材料刻蚀、硅光芯片微结构加工等领域积累了成熟工艺，并支持免费打样测试。
