AI算力需求正在引爆全球光模块市场。据TrendForce预测，2026年AI专用光收发模块市场规模将达260亿美元，同比猛增57%。当800G全面普及、1.6T开始规模商用，光模块的制造精度和良率控制已成为厂商决胜的关键。而在从芯片贴装到密封封装的整个流程中，等离子清洗机正扮演着贯穿始终的品质卫士角色。方瑞科技作为国内专注等离子技术十五年的国家高新技术企业，其研发的真空及常压等离子清洗设备已在多家光模块头部产线上稳定运行，为高速率光模块的量产保驾护航。
从芯片贴装到金线键合：等离子清洗筑牢第一道防线
光模块制造的第一步是芯片贴装。完成共晶焊或银胶粘贴后，紧接着就是引线键合——用金丝将芯片焊盘与PCB基板连接起来。然而，如果焊盘表面残留氧化物或有机污染物，金线与金属层之间的冶金结合就会大打折扣，导致键合强度不足、应力差异过大，直接威胁模块的长期可靠性。
在引线键合前引入等离子清洗，通过激发氧气或氩气等工艺气体产生高能等离子体，对焊盘表面进行化学或物理清洗：氧气等离子体将非挥发性有机物氧化成易挥发气体，氩气等离子体则通过物理轰击剥离污染物。这种干法清洗不会损伤精密焊盘结构，却能显著提升金线键合的均匀性和一致性。大量对比数据表明，经过等离子清洗后，键合区域的有机污染物被彻底清除，键合失效率可降低一个数量级以上。方瑞科技的常压在线式等离子处理机已成功集成到多家光模块自动贴片产线中，实现了焊盘活化与键合工序的无缝衔接。
透镜耦合与光纤阵列对准：等离子清洗确保光路精准
贴片和打线完成后，透镜耦合与光纤阵列贴装成为决定光模块光学性能的核心环节。在COB封装中，VCSEL与透镜的耦合精度要求极高；而光纤阵列与芯片的耦合，通常要求位置偏差控制在±30μm以内，角度偏差小于±0.3°。如果PCB板或芯片表面存在微米级的有机污染物，UV胶的浸润性和固化效果就会受到直接影响。

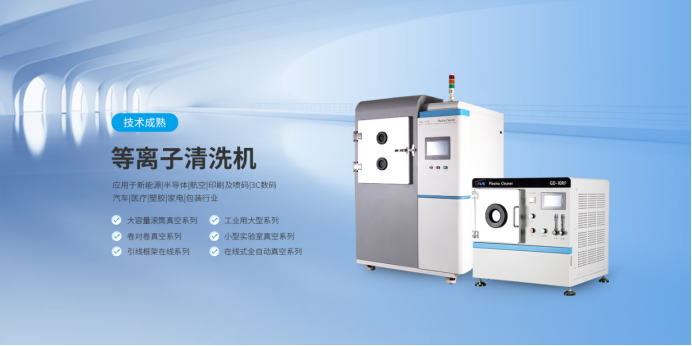

实际生产中常见一种现象：透镜耦合后初始光功率正常，但经过老化测试后光功率突然下跌。这往往是因为耦合界面的有机污染物导致胶水粘接强度不足，在热应力作用下产生了微小位移。等离子清洗机通过对耦合区域进行预处理，能够有效去除有机残留、活化表面、提升表面能，确保UV胶均匀铺展，从而大大提高有源耦合与无源耦合的成功率。方瑞科技针对光模块耦合工艺开发的真空等离子清洗机，可在150℃以下低温处理，完全不会影响VCSEL等温度敏感器件，同时将表面能提升至70达因/厘米以上，使胶水附着力提升数倍。
密封封装到全流程追溯：构建完整的品质保障体系
在最终密封封装前，再次用等离子清洗机对光模块整体组件进行清洁，可以防止腔体内残留气体在高低温循环中对光路产生腐蚀或污染。如今，等离子清洗已贯穿光模块生产的多个关键环节——从引线键合前的焊盘处理，到透镜耦合前的区域活化，再到封装前的整体清洁，形成了一套完整的全流程应用模式。

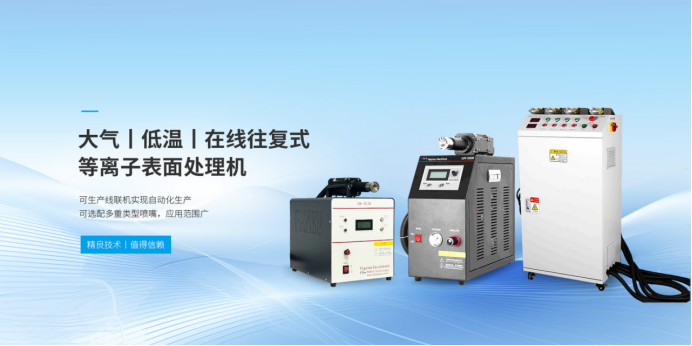

随着光模块封装自动化程度不断提高，等离子清洗机正被直接集成到自动贴装产线中。例如，在全自动光纤阵列贴装机上，等离子清洗单元被安装于点胶工位之前，实现“在线式”处理，确保芯片从清洗到耦合的时间窗口极短，有效避免二次污染。同时，方瑞科技的设备支持与MES系统对接，可对处理时间、气体流量、射频功率等参数进行全程记录与追溯，满足高端光模块制造对批次一致性和质量回溯的严苛要求。
高速率时代对洁净度的极致追求
当单通道速率向800G、1.6T迈进，芯片尺寸越来越小、布线越来越密，对有机污染物的容忍度几乎降为零。等离子清洗提供的干法技术，不会像湿法清洗那样残留液体或导致精细结构倒塌，完美契合了硅光引擎和CPO等先进封装工艺的需求。在2.5D/3D集成结构中，它确保了透镜阵列与光子集成芯片之间的光路传输无阻，是实现低损耗、高带宽传输的必要条件。
当前，全球光模块市场由多家中国企业主导——2026年第一季度全球前六大厂商中，中国占据四席，其中中际旭创以约30%的市占率连续四年全球第一。这些头部企业在加速800G和1.6T产品放量的同时，也在持续优化制造工艺、提升产线自动化水平。等离子清洗机作为贯穿光模块封装全流程的关键装备，正从辅助工序升级为核心工艺。方瑞科技凭借在等离子体底层技术上的深厚积累，以及覆盖真空、常压、在线式等多种机型的产品矩阵，已成为国内光模块厂商提升良率、保障可靠性的重要合作伙伴。如果您正在为高速光模块的焊盘污染、耦合胶水失效或封装洁净度问题发愁，不妨联系方瑞科技获取免费打样测试，用实测数据为您的量产工艺上牢保险。
