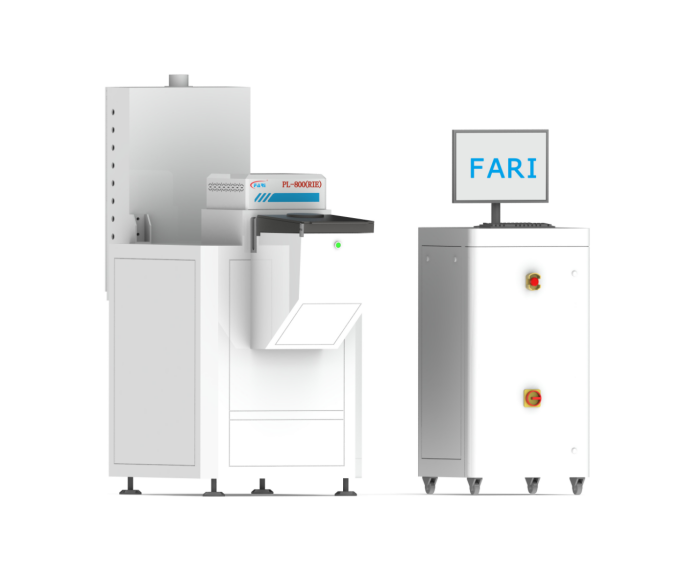

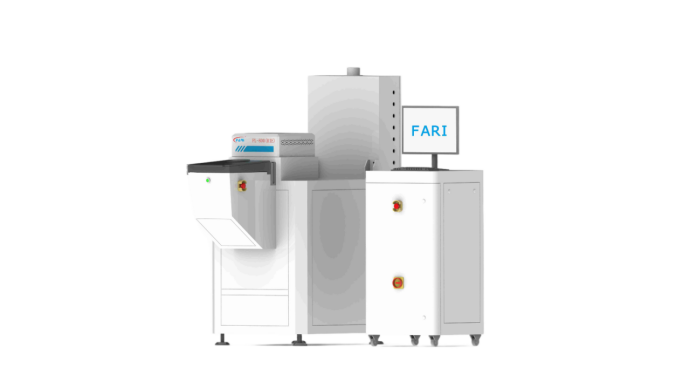

在芯片制造中，比头发丝细几千倍的电路，靠的就是等离子刻蚀这门“雕刻”手艺。简单说，等离子刻蚀机是利用高能等离子体对材料表面进行精准去除的设备，它是半导体、微纳加工领域的核心装备。与传统的湿法刻蚀相比，等离子刻蚀属于干法工艺，精度高、方向可控、损伤小。目前先进制程已跨入3nm节点，几乎所有高端芯片都离不开它。
工作原理：物理与化学的接力
等离子刻蚀在真空腔体内用高频电场激发气体形成等离子体。刻蚀靠两种机制协同：物理刻蚀——高能离子像“微型砂轮”轰击表面，方向性强，适合垂直深孔；化学刻蚀——自由基与材料反应生成挥发物被抽走。两者结合，既快又准。主流技术分为CCP和ICP。方瑞科技在ICP刻蚀、SiC处理领域握有10多项核心专利，可将刻蚀损伤层控制在5nm以内，满足功率器件严苛要求。
具体应用领域有哪些？
半导体芯片制造：从晶体管栅极到3D NAND闪存的深孔，层层离不开刻蚀。RIE刻蚀机可在7nm芯片中刻出几十个原子宽的沟道，决定芯片速度与功耗。
先进封装：三维集成依赖硅通孔技术，等离子刻蚀在硅片上打出深宽比>10:1的垂直孔，实现芯片堆叠，信号延迟降低50%。方瑞科技的刻蚀设备已在国内多家封装产线验证，均匀性≤±3%。
MEMS器件：手机里的陀螺仪、加速度计，靠刻蚀在硅片上做出微米级悬臂梁和梳齿结构，避免湿法腐蚀的粘连问题。
功率器件与第三代半导体：碳化硅、氮化镓硬度高、惰性强，普通工艺难以加工，必须用ICP高能离子配合Cl₂气体增强刻蚀。方瑞科技针对SiC优化线圈与气体配比，损伤层厚度低于5nm，且侧壁垂直度可达95%以上。
光学与量子器件：光纤连接器端面经刻蚀后原子级平整，插入损耗降至0.1dB以下；超导量子比特芯片的纳米约瑟夫森结也依赖等离子刻蚀加工。
市场趋势与选型提示
2025年全球刻蚀机市场规模约165亿美元，中国年增速持续领先。选刻蚀机建议：一看材料选技术路线，二看厂家提供的均匀性、损伤层等实测数据，三根据产能选单腔或双腔，四务必要求免费打样测试。方瑞科技专注等离子技术十余年，是国家高新、专精特新企业，支持样品免费验证，并提供技术支持。
