在半导体制造迈向3nm及以下节点的今天，等离子刻蚀机的高精度直接决定了芯片的性能与良率。国产设备能否突破精度瓶颈？方瑞科技用十余年自主研发给出了肯定答案：通过物理轰击的方向性、化学刻蚀的选择性，以及两者的动态协同，其刻蚀设备已在多项关键指标上达到国际先进水平。
一、物理刻蚀：让离子能量与方向“指哪打哪”
离子加速与准直

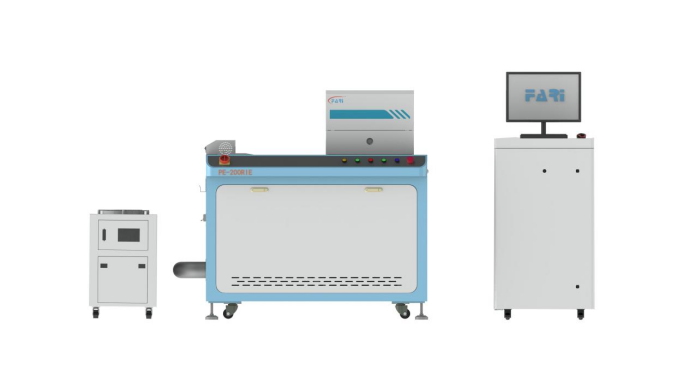

通过射频偏压精确控制离子能量，使离子垂直轰击材料表面，形成高深宽比结构。以硅通孔刻蚀为例，方瑞科技PE-200系列ICP刻蚀机将离子能量控制在200-500eV，侧壁倾斜角小于±1°，避免损伤底层材料。
离子束聚焦与均匀性
采用ICP源与多层磁场约束，减少离子散射，晶圆表面刻蚀均匀性优于5%。在逻辑晶体管栅极刻蚀中，线宽均匀性控制在3%以内，满足7nm以下制程要求。
二、化学刻蚀：自由基种类、配比与温度三重调谐
自由基种类与浓度优化
通过多路高精度质量流量控制器，灵活调节气体配比。
低温刻蚀技术
腔体温度可稳定控制在-20℃至室温，减缓自由基横向扩散，侧壁粗糙度降至1nm以下。特别适合柔性电子基板和VCSEL阵列等温度敏感器件的加工。
三、物理-化学协同：让刻蚀与钝化“循环共舞”
Bosch深硅刻蚀工艺
在MEMS和TSV制造中，深宽比常超过20:1。方瑞设备实现刻蚀步与钝化步的毫秒级交替，侧壁垂直度大于95%，底部无钻蚀，支持深宽比达100:1的结构。
原子层刻蚀
每循环仅去除0.1-0.3nm材料，线宽偏差小于3%。通过“吸附—活化—解吸”自我限制循环，为3nm以下节点的高K金属栅极、二维材料刻蚀提供了原子级精度控制。
实时反馈控制
利用光学发射光谱和残余气体分析仪监测等离子体成分，动态调整气体流量、偏压等参数，刻蚀深度误差控制在±0.5nm以内，确保批间一致性。
四、方瑞科技的突破与未来方向

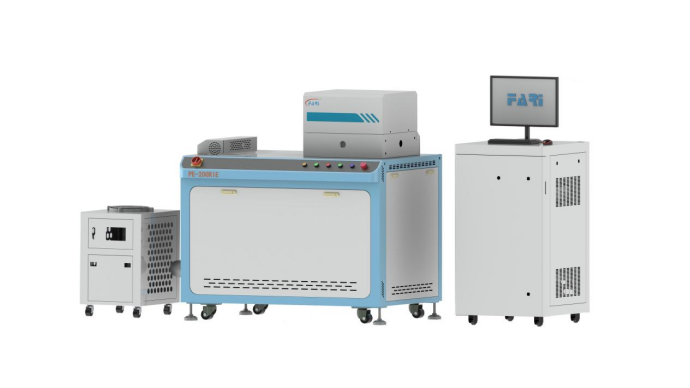

方瑞科技成立于2011年，是国家高新技术企业和专精特新中小企业，累计获得50余项专利。其PE-200系列ICP刻蚀机在碳化硅、氮化镓等第三代半导体刻蚀中，损伤层控制在5nm以内，刻蚀均匀性≤±3%，侧壁垂直度≥95%，已在多家科研院所和产线验证。
面向未来，方瑞正布局三大方向：引入机器学习实现刻蚀自适应控制；开发针对二维材料的低损伤刻蚀工艺，支撑量子计算与柔性电子；推广使用C₃F₆、NF₃等环保气体，降低全氟碳化合物的使用，助力绿色制造。
