在半导体精密制造领域，等离子刻蚀是不可或缺的核心干法工艺，彻底替代了传统湿法腐蚀技术，成为微纳结构加工的关键支撑。该技术依托高频电磁场激发工艺气体生成等离子体，结合高能离子物理轰击与自由基化学反应，实现材料原子级的精准去除，具备精度高、损耗小、适配性广等优势，现已广泛应用于半导体芯片、光电器件、MEMS微机电系统等高端制造场景。作为深耕等离子精密设备研发与工艺落地的高新技术企业，方瑞科技持续迭代等离子刻蚀核心技术，优化多场景工艺方案，为国内精密制造产业提供高适配、高稳定的刻蚀设备解决方案。
相较于传统加工工艺，等离子刻蚀拥有多项核心技术优势。其一为超高加工精度与各向异性，可实现纳米、亚微米级线宽精准控制，刻蚀侧壁垂直度可达85°以上，图案转移保真度极高。其二是超强材料适配能力，不仅可加工多晶硅、氮化硅等各类硅基材料，还能兼容GaAs、InP、GaN等第三代半导体材料，同时适配金属、聚合物、绝缘介质等材质，不同材料刻蚀速率稳定可控，适配多元化生产场景。

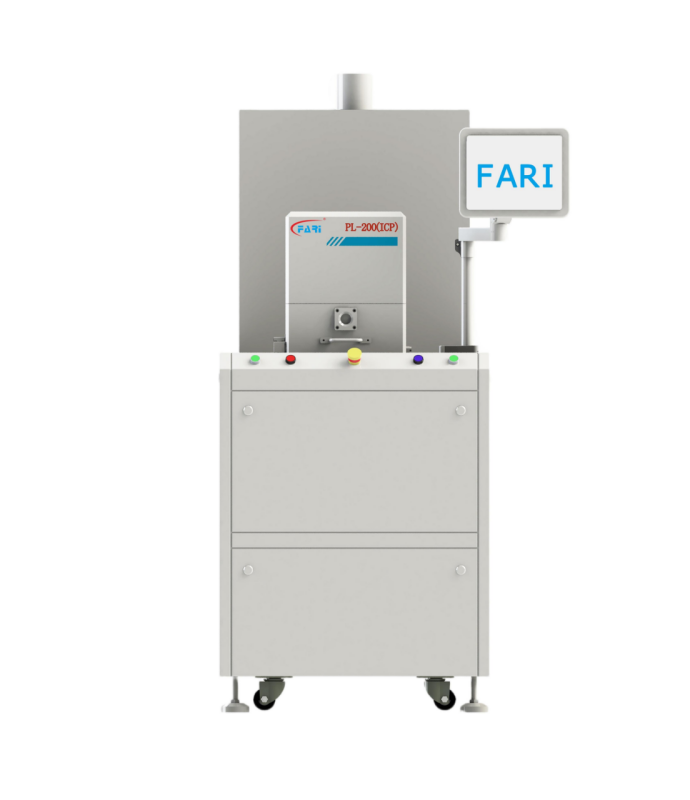

依托不同等离子激发原理，行业形成了三类主流刻蚀工艺，适配差异化加工需求。ICP电感耦合等离子刻蚀，可生成高密度等离子体，硅基材料刻蚀速率可达1000nm/min以上，兼具高效率与高选择比，是硅基精密量产的首选工艺；CCP电容耦合等离子刻蚀，聚焦高能离子输出，更适配氧化硅、氮化硅等绝缘介质的深孔、深槽刻蚀加工；RIE反应离子刻蚀融合物理溅射与化学腐蚀双重作用，方向性精准，广泛应用于微处理器、光纤通信器件的精细化制造。方瑞科技针对三类主流工艺完成设备优化迭代，可根据客户材质、精度、量产需求，提供定制化刻蚀工艺方案。
凭借优异的技术特性，等离子刻蚀工艺覆盖三大核心应用领域。半导体制造领域，该工艺与光刻技术相辅相成，精准转移光刻图案，300mm大尺寸晶圆刻蚀均匀性可控制在±3%以内，支撑先进封装、高密度存储芯片量产。光电制造领域，可用于LED、激光器、光波导、光栅等器件微结构加工，有效提升光电转换效率与器件稳定性。MEMS微机电领域，可精准加工加速度计、微陀螺仪等传感器三维结构，广泛应用于智能传感、惯性导航等高端领域。
随着半导体制程持续升级，等离子刻蚀技术正朝着高精度、绿色化、智能化、集成化方向快速迭代。精度层面，国产设备已实现0.5nm超精细线宽控制，搭配海外先进驱动技术，可支撑DRAM器件微缩升级，不断突破制程极限。绿色生产层面，无氟氯化碳环保工艺逐步普及，大幅降低污染物排放，契合工业绿色制造趋势，同时通过真空系统、气路控制系统优化，加工效率提升30%以上。智能化层面，行业融合AI算法与OES光学光谱监测技术，可实时动态调整功率、气流量等参数，实现工艺自主优化。
未来，多工艺集成化将成为行业主流发展方向，模块化设备可兼容多种材质刻蚀加工，大幅降低企业生产成本、提升生产灵活性。方瑞科技将持续聚焦等离子刻蚀设备技术创新，深耕精密化、智能化、绿色化工艺研发，持续打磨适配先进半导体、光电、MEMS产业的高端刻蚀设备，助力国产精密制造设备加速进口替代，赋能国内高端微电子产业高质量发展。
