ICP等离子刻蚀机在硅基材料刻蚀中的核心优势有哪些?

在半导体芯片、微电子器件、先进封装精密加工领域,硅基材料是应用最广泛的核心基材,涵盖单晶硅、多晶硅、非晶硅等主流材质。随着芯片制程不断微缩、3D封装、高深宽比结构量产需求持续暴涨,ICP等离子刻蚀机已成为硅基材料精密刻蚀的核心设备,广泛应用于晶圆加工、芯片微纳结构制备、半导体先进封装等场景。作为专注精密等离子设备研发的高新企业,方瑞科技深耕ICP刻蚀技术迭代,针对硅基材料加工痛点优化设备性能,打造出适配国产量产需求的高精度刻蚀解决方案。

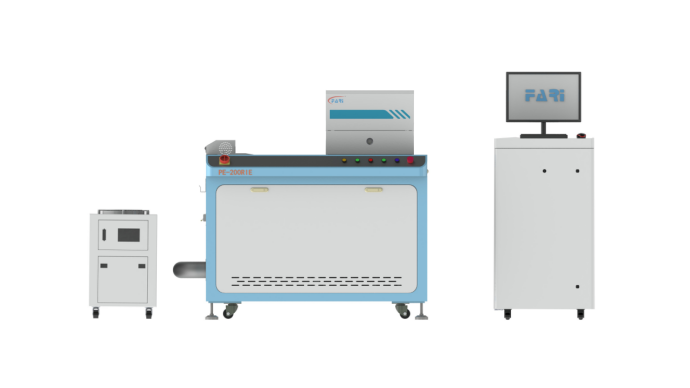

ICP等离子刻蚀机在硅基材料刻蚀中的核心优势有哪些?

相较于传统刻蚀设备,ICP等离子刻蚀机首要优势是加工效率高、刻蚀速率优异。设备采用电感耦合方式激发高密度等离子体,大幅提升刻蚀反应活性,彻底解决了传统设备刻蚀速度慢、产能不足的痛点。在精密结构加工层面,ICP刻蚀机具备极致的各向异性控制能力,是高深宽比结构制备的核心保障。设备可实现等离子体密度、离子偏置电压双参数独立调节,精准把控离子轰击方向与能量,让刻蚀过程定向可控。

高选择比与强材料兼容性,是ICP刻蚀机适配多元化硅基加工场景的关键优势。通过精准调配CF4、CHF3等碳氟混合工艺气体,可灵活调控刻蚀活性基团浓度,精准区分硅基基材与氧化硅、氮化硅等掩膜层的刻蚀速率,Si/SiO2刻蚀选择比最高可达100:1,最大限度减少掩膜层损耗,规避工艺瑕疵,大幅提升产品良率。方瑞科技针对性优化气体配比控制系统,进一步提升设备工艺稳定性,可适配多品类硅基材料的精密刻蚀加工。

同时,该设备有效解决了传统刻蚀工艺的基材损伤问题,具备低损伤、超光滑加工的特点。设备可通过脉冲等离子体调控、低温加工技术,将加工温度控制在100℃以内,有效降低离子轰击造成的晶格损伤与电荷积累,规避热应力引发的基材变形、开裂问题。配合原位聚合物侧壁保护工艺,加工后硅基材料表面粗糙度可控制在0.5nm以内,表面洁净度、平整度极佳,适配柔性电子、精密微电子等高端精密加工场景。

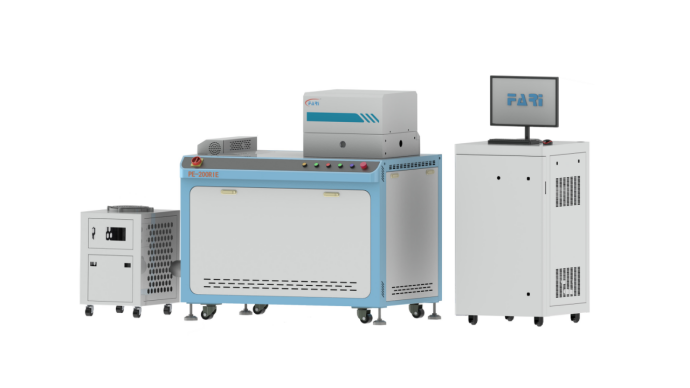

ICP等离子刻蚀机在硅基材料刻蚀中的核心优势有哪些?

除此之外,ICP等离子刻蚀机工艺灵活性极强,支持一体化协同加工。可在单一反应腔体内完成硅基刻蚀、侧壁保护层沉积等多道工序,减少晶圆转运过程中的污染风险,简化生产流程。标准化单片腔体设计搭配实时等离子体智能监控系统,保障大尺寸晶圆批量加工的稳定性与一致性。

整体而言,ICP等离子刻蚀机凭借高效刻蚀、高精度、高选择比、低损伤、易量产的综合优势,已然成为硅基半导体精密加工的核心装备。未来,方瑞科技将持续深耕ICP刻蚀核心技术研发,持续优化设备稳定性与定制化工艺能力,助力国产半导体刻蚀设备实现更高程度的进口替代,赋能国内先进封装、芯片微纳加工产业高质量发展。
