随着半导体Chiplet堆叠、精密封装工艺快速升级，微纳级污染物成为影响芯片良率、稳定性与使用寿命的关键痛点。晶圆表面附着的纳米颗粒、微量有机物、金属杂质及氧化层，依靠传统湿法、擦拭清洗难以彻底清除，极易造成芯片漏电、虚焊、分层、性能衰减甚至失效。针对半导体精密封装的洁净难题，深圳市方瑞科技自研迭代国产等离子清洗机，依托干式纳米级精密清洗技术，高效解决微纳污染问题，是当前半导体封装制程的核心配套设备。
一、国产等离子清洗机原理与核心优势
方瑞科技国产等离子清洗机摒弃传统化学、水洗粗放工艺，通过电场电离气体产生高能等离子体，依靠物理轰击+化学反应双重作用，快速剥离、分解工件表面微纳杂质，实现精密清洗与表面活化改性，适配半导体高精度生产标准，核心优势突出：
1.超高洁净精度：可清除传统工艺无法处理的纳米颗粒、微量金属残留、超薄氧化层，实现分子级洁净处理，从源头规避微污染导致的芯片故障。
2.基材无损可控：可根据基材、封装结构精准调节工艺参数，针对性除污，不损伤芯片电路、薄膜及精密基材，适配各类高端半导体器件。
3.适配批量量产：等离子体渗透性、扩散性优异，可覆盖工件孔隙、狭缝等复杂结构，无清洗死角，处理速度快，完美适配半导体自动化生产线。
4.绿色安全环保：全程干式处理，无需化学药剂，无废液残留、无二次污染，完全符合半导体无尘车间生产规范。
二、国产等离子清洗机在半导体封装的应用
微纳污染贯穿半导体封装全流程，方瑞科技国产等离子清洗机可适配多工序精密处理需求，全方位提升封装品质。
晶圆预处理：高效清除晶圆表面氧化层、微纳粉尘、有机与金属残留，优化基材表面状态，为光刻、键合、薄膜沉积工序提供超净基底，保障器件电性稳定与成型精度。
基板与封装处理：针对硅基板、陶瓷基板、导电胶、封装胶体，除污同时可活化基材、提升表面张力，大幅增强胶体贴合附着力，杜绝分层、脱落、接触不良问题，提升封装密封性与电路稳定性。

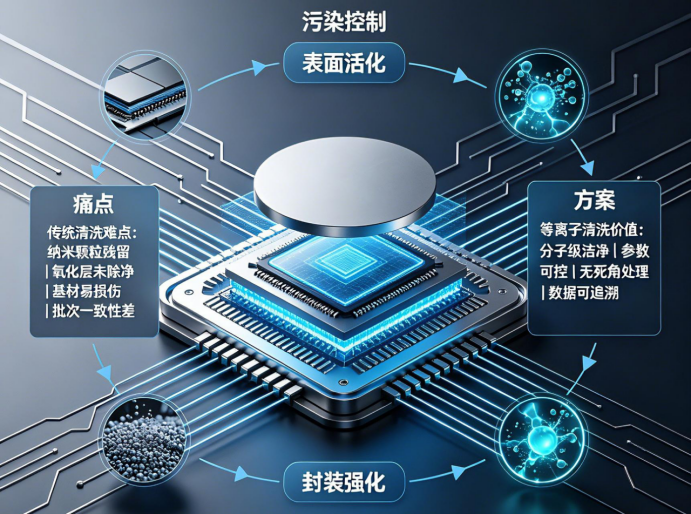

三、解决微纳污染痛点，提升芯片可靠性
先进封装制程中，微量微纳污染物会在高温封装、长期通电工况下破坏芯片内部结构，降低器件稳定性与使用寿命，是制约高端芯片量产良率的核心瓶颈。
依托精细化工艺调控，方瑞科技国产等离子清洗机可彻底清除各类微纳污染物，净化封装制程环境。同时完成基材表面改性，均匀提升表面活性，大幅优化键合、粘接、喷涂工艺效果，有效降低封装不良率，显著提升芯片精度、稳定性与耐候性，适配消费电子、车载、军工等高端半导体封装场景。
面对半导体封装高精度、高集成的发展趋势，传统清洗工艺已无法满足微纳级洁净生产需求。深圳市方瑞科技国产等离子清洗机凭借精密除污、无损基材、高效量产、绿色环保的核心优势，可完美替代进口设备，彻底解决半导体封装微纳污染难题。未来，方瑞科技将持续优化等离子处理工艺与设备性能，为半导体企业提供高性价比、高稳定性的国产化解决方案，助力行业提质增效、自主升级。
