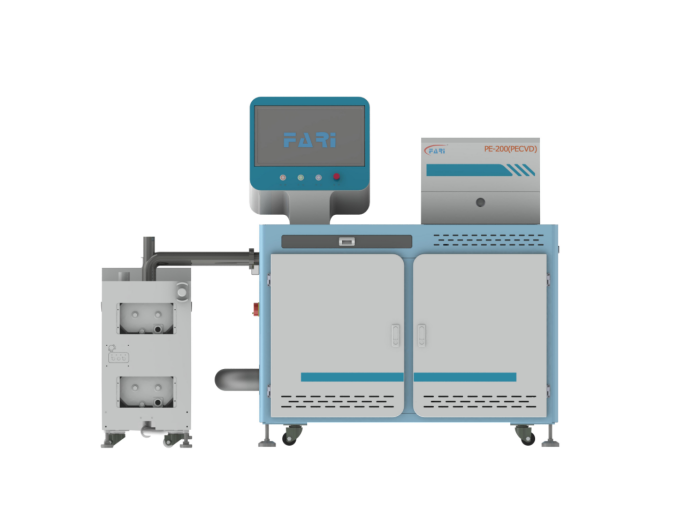

GaN 射频芯片的性能上限，很大程度由干法刻蚀工艺决定。AlGaN/GaN 异质结形成的二维电子气（2DEG）对等离子体损伤、离子轰击、刻蚀深度误差极为敏感，这就要求刻蚀设备必须在刻蚀速率、图形精度、晶格损伤、刻蚀选择比四个维度实现平衡。方瑞科技 PE-200 型 ICP-RIE 复合刻蚀机基于 GaN 材料特性定制开发，其独特的硬件架构与工艺控制逻辑，解决了传统刻蚀设备的工艺痛点，本文深度解析其技术原理与核心优势。
一、ICP-RIE 双系统独立控制：破解 GaN 刻蚀核心难题
传统单一 RIE 刻蚀设备，等离子体密度与离子轰击能量绑定，无法灵活调节，要么刻蚀速率慢，要么离子能量过高造成晶格损伤。方瑞科技 PE-200 采用ICP 等离子体源与 RIE 偏压电源完全分离的设计，两套系统各司其职、协同作业，这也是设备适配 GaN 工艺的核心技术根基。
ICP 系统主要负责化学刻蚀：在低气压环境下激发高密度等离子体，利用 Cl₂、BCl₃等氯基气体产生大量活性自由基，通过化学反应与 GaN 材料结合生成挥发性产物，再由高真空分子泵组快速抽出腔体。该模式以化学作用为主，大幅降低物理轰击带来的损伤，同时保障基础刻蚀效率。设备配备的高抽速真空机组，可稳定维持 5mTorr~500mTorr 宽压力区间，保证化学反应环境稳定。
RIE 独立偏压系统主打定向物理轰击：通过单独射频电源建立垂直电场，精准控制离子轰击能量，强化刻蚀的各向异性，塑造高垂直度侧壁，避免横向钻蚀。针对栅槽、通孔等精细结构，技术人员可下调 RIE 偏压功率，弱化离子能量；针对深槽隔离层，则适当提升偏压，提升刻蚀效率。两套系统参数独立可调，让工艺窗口大幅拓宽。
二、全维度硬件优化，针对性抵御 GaN 刻蚀损伤
针对 GaN 易损伤、耐高温差的特性，PE-200 完成了多项硬件专项优化。首先是全域温控系统，静电吸盘结合 He 背冷技术，实现晶圆全域均匀控温，及时带走等离子体轰击产生的局部高温，将热损伤降到最低。其次是腔体设计，一体式防腐不锈钢腔体适配腐蚀性工艺气体，长期使用无腐蚀、无杂质析出，保障工艺洁净度。
在等离子体稳定性方面，设备优化励磁线圈结构与电磁约束磁场，解决了大尺寸晶圆边缘与中心等离子体不均的行业通病。长期连续运行测试显示，设备 72 小时不间断工作，刻蚀速率、均匀性等核心指标波动不超过 ±3%，完全满足量产产线连续作业要求。
气路系统采用多路高精度质量流量控制器，流量控制精度达 ±1%，可快速切换 Cl₂、BCl₃、CF₄、SiCl₄等十余种工艺气体。针对不同刻蚀场景定制气体配方：台面隔离层采用氯基混合气体，源漏通孔搭配氟基气体，栅槽刻蚀选用硅基气体组合，通过气体配比优化进一步提升刻蚀选择比。
三、四大核心刻蚀工序的标准化工艺方案
依托大量工艺验证数据，方瑞科技为 PE-200 梳理出 GaN 射频芯片四大核心刻蚀工序的标准化参数体系，覆盖从粗刻蚀到精细刻蚀的全流程：
1. 台面隔离层刻蚀：目标是划分独立器件有源区，降低反向漏电流。采用 Cl₂+BCl₃+Ar 气体组合，ICP 功率 1500-2000W，搭配中低 RIE 偏压，实现深槽高效刻蚀，搭配厚光刻胶或 SiO₂硬掩模，保障掩模稳定性。
2. 栅槽精准刻蚀：直接影响器件阈值电压与跨导，是精度要求最高的工序。采用 SiCl₄基气体，降低 RIE 偏压至 20-100W，刻蚀速率控制在 1~3nm/min，结合 OES 终点监测，实现纳米级深度控制。
3. 源漏极通孔刻蚀：负责打通介质层与 GaN 有源层，保障金属互连可靠性。以氟基气体为主，兼顾介质层与半导体层刻蚀能力，中等偏压提升通孔侧壁质量。
4. 终端保护环刻蚀：用于缓解电场集中，提升器件击穿电压，气体配方在氯基基础上添加少量氧气，优化侧壁状态。
四、工艺质控体系，筑牢量产良率防线
PE-200 构建了 “实时监测 + 全流程追溯” 双重质控体系。OES 光学发射光谱系统实时捕捉等离子体光谱变化，结合工艺时间双重判定刻蚀终点，将过刻蚀量控制在合理范围。设备自动记录每片晶圆的功率、压力、气体流量、温度等全参数，支持数据导出与溯源，契合半导体量产的质量管理规范。同时设备自带腔体自动清洗功能，在不同工艺切换时清除腔体内副产物，杜绝交叉污染。
综合来看，方瑞科技 PE-200 并非简单的通用刻蚀设备，而是围绕 GaN 射频芯片工艺量身打造的专用化装备。从底层硬件架构到上层工艺配方，均直击第三代半导体刻蚀的痛点。在国产半导体设备加速替代的浪潮下，这套成熟的 ICP-RIE 刻蚀解决方案，将持续为国内 GaN 射频产业的技术升级与产能扩张提供支撑。
