在AI算力需求的强力驱动下，全球光通信模块市场正迎来爆发式增长。根据TrendForce数据，全球AI专用光收发模块市场规模将从2025年的165亿美元一举扩大至2026年的260亿美元，年增幅超过57%。800G、1.6T乃至3.2T的高速光模块正加速成为市场主流。然而，光模块制造是一项高度精密的系统工程，涉及芯片贴装、引线键合、透镜耦合、密封封装等多个环节，对表面洁净度和工艺精度的要求达到了亚微米甚至纳米级。在这一背景下，等离子刻蚀及清洗技术凭借干法工艺、低温处理和非接触式操作等突出优势，逐渐成为光模块制造中不可或缺的核心工艺装备。

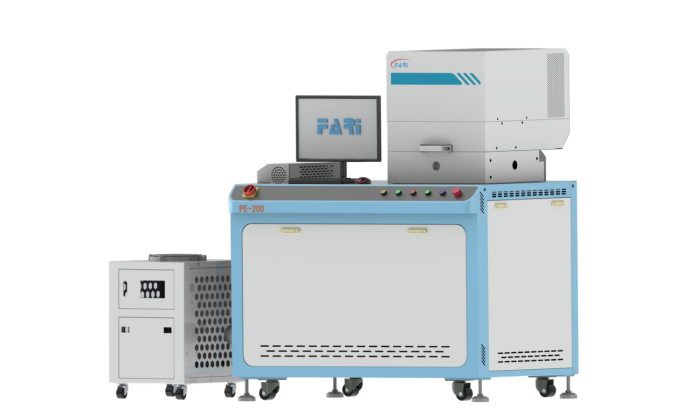

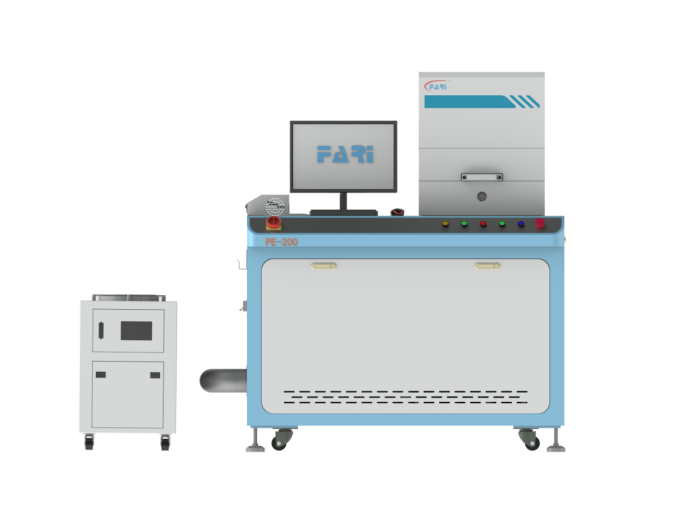

在光模块制造领域，等离子刻蚀技术主要从以下三个关键工艺环节发挥重要作用：
一、硅光芯片波导与耦合区微结构的精密处理
硅光芯片是当前高速光模块的核心器件，其中的光波导、光栅耦合器、高深宽比沟槽等微结构，在光刻、刻蚀后容易残留光刻胶、聚酰亚胺或纳米颗粒。这些微观的有机残留物会造成光传输损耗增大、耦合效率下降，严重时可能导致器件失效。等离子体通过自由基反应，能够在低损伤条件下去除这些有机残留，同时还可以对波导侧壁和耦合面进行轻微刻蚀，优化光传输界面。有研究表明，刻蚀工艺中的反应离子和自由基直接决定了光波导侧壁的粗糙度和尺寸精度，而这些微观几何特征又与光在波导中传播时的散射损耗密切相关。通过精确调控等离子刻蚀的速率和工艺条件，可以有效降低波导侧壁粗糙度，进而优化光路的传输效率。
二、光模块透镜耦合与光纤阵列接合的表面活化
光模块中光纤阵列与硅光芯片或平面光波导的耦合精度，通常要求控制在±30μm以内，角度偏差须小于±0.3°。任何微小的颗粒或有机污染物残留在耦合界面，都会直接导致光信号散射或吸收，造成插入损耗超标。等离子清洗通过激发氧气或氩气产生高能等离子体，一方面能够将耦合界面的纳米级有机污染物彻底去除，获得原子级洁净的表面；另一方面，等离子体轰击处理还能在材料表面引入羟基、羧基等极性官能团，显著提升材料的表面能，使UV胶水能够在芯片与光纤阵列的微小间隙中更好地填充和铺展。稳定的胶粘基础可以有效缓解因材料热膨胀系数不匹配产生的热应力，保证在-40℃到85℃的温度循环中耦合效率的稳定性，避免光路偏移。同时，高表面能也确保了胶水在固化过程中不会发生不必要的收缩或流淌，提升了耦合工艺的窗口稳定性。
三、异质集成材料低温键合的界面优化
为了实现更高集成度和更低功耗的光模块，硅光技术正在推动将III-V族激光器键合到硅光芯片上的异质集成工艺。然而，传统高温键合工艺会产生热应力，导致芯片翘曲、界面开裂或性能漂移。等离子体活化键合技术通过在键合表面引入高活性的悬挂键，能够在较低温度下实现晶圆级的高强度键合，显著降低热应力损伤。这一技术突破为硅光引擎和CPO等前沿光模块技术的商业化落地提供了关键工艺支撑。
在硅光与CPO的集成制造中，等离子刻蚀技术针对微结构清洁、低温异质键合和端面耦合优化等关键工艺难题，提供了切实可行的工程化解决方案。随着光通信产业从低速向高速跨越，对表面洁净度的容忍度趋于零，等离子干法清洗技术不会像湿法清洗那样残留液体或造成精细结构倒塌，完美契合了当前高端光模块的工艺需求。方瑞科技成立于2011年，作为国家高新技术企业和专精特新中小企业，在等离子刻蚀、去胶和表面处理领域拥有多项核心发明专利，并具备从设备研发到工艺开发的全链条服务能力，能够为光模块制造企业提供半导体级的高精度等离子处理解决方案。
