高密度材料粘接之困
高密度材料被广泛应用于航空航天、电子设备、汽车制造、医疗器械等众多关键行业。然而，在实际应用过程中，高密度材料的粘接问题却成为了一个令人头疼的难题。由于高密度材料的分子结构紧密，表面能较低，普通的粘接剂很难在其表面形成有效的附着力，导致粘接强度不足。
这一问题不仅会影响产品的整体性能和质量，还可能引发一系列严重的后果。比如在汽车制造中，如果高密度塑料部件与金属部件之间的粘接不牢，在车辆行驶过程中，受到振动、冲击和温度变化的影响，这些部件可能会出现松动、脱落的情况，从而危及行车安全；在电子设备中，粘接不牢可能会导致线路连接不稳定，影响设备的正常运行，甚至引发短路等故障，缩短设备的使用寿命。
面对高密度材料粘接不牢这一困境，有没有一种技术能够突破这一难题，实现高密度材料的牢固粘接呢？答案是肯定的，那就是等离子处理技术。

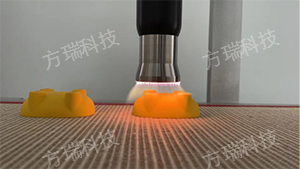

等离子清洗机
等离子清洗机的核心原理，是利用等离子体中的高能粒子对材料表面进行轰击和作用，从而引发材料表面一系列的物理和化学变化 。这些变化在不改变材料整体性质的前提下，显著地提升了材料表面的性能。
在等离子体的高能粒子轰击下，高密度材料表面的化学键被打断，产生了大量的悬挂键和活性位点 。这些活性位点极大地增强了表面的化学反应活性，使得材料表面更容易与粘接剂发生化学反应，形成牢固的化学键 。例如，在对聚四氟乙烯（PTFE）进行等离子处理后，表面引入了含氧（-OH、-COOH、C=O）或含氮（-NH₂）等极性官能团，显著提高了表面能，增强了其与粘接剂的粘附性 。
等离子处理还能够实现表面改性。通过选择合适的气体和处理参数，等离子体中的活性粒子可以与高密度材料表面发生特定的化学反应，形成新的化合物层或改变原有的化学结构 。比如，在对金属材料进行等离子处理时，可以在其表面形成一层致密的氧化层，这不仅提升了金属表面的耐腐蚀性，还进一步提高了其与粘接剂的粘接性 。
等离子处理的强大优势
显著提升粘接强度
等离子处理对提升高密度材料的粘接强度有着卓越的效果，这主要得益于其对材料表面微观结构和化学组成的巧妙改变 。以聚碳酸酯（PC）材料为例，经过等离子处理后，其表面粗糙度大幅增加。从原子力显微镜（AFM）图像中可以清晰地看到，处理前 PC 表面的粗糙度 Ra 仅为 0.5nm 左右，而处理后 Ra 可达到 5 - 10nm 。这种微观粗糙度的增加，极大地扩充了材料表面与粘接剂的接触面积 。当粘接剂涂抹在处理后的材料表面时，能够更好地渗透到这些微观结构中使两者紧密地结合在一起 。
环保高效的绿色工艺
在环保意识日益增强的今天，等离子处理技术作为一种绿色环保的工艺，具有独特的优势 。与传统的化学处理方法相比，等离子体的处理过程中无需使用大量的有害化学品 。传统的化学处理工艺，如使用强酸碱溶液对材料表面进行处理，不仅会产生大量含有重金属和有机污染物的废水，还会在处理过程中挥发有害气体，对环境和操作人员的健康造成严重危害 。而等离子处理仅需使用少量的气体，如氧气、氩气、氮气等，这些气体在处理后不会产生有害物质残留，处理产物主要是二氧化碳、水等无害物质，真正实现了零污染排放 。
多功能性的体现
等离子处理技术的强大之处还在于其多功能性，它不仅仅局限于解决高密度材料的粘接问题，还在表面清洁、活化、改性、涂层等多个领域发挥着重要作用 。在表面清洁方面，等离子体能够有效去除材料表面的各种污染物，如油脂、灰尘、氧化物、脱模剂等 。在表面活化领域，等离子处理可以使材料表面产生大量的活性位点，增强表面的化学反应活性，为后续的化学反应和加工提供良好的基础 。在表面改性方面，通过选择合适的气体和处理参数，可以在材料表面引入不同的官能团，实现材料表面的亲水性、疏水性、抗菌性、耐磨性等性能的调控 。
实际应用案例展示
3C 数码行业
等离子处理技术在3C数码行业中发挥着至关重要的作用，成功解决了许多高密度材料的粘接难题。
以智能手机为例，屏幕与边框的粘接是保证手机整体密封性和外观完整性的关键环节 。智能手机的屏幕通常采用玻璃或高强度的有机材料，边框则多使用铝合金等金属材料 。这些材料的表面能较低，传统的粘接方式很难实现牢固的结合，容易出现脱胶、屏幕松动等问题 。引入了等离子处理技术，对屏幕和边框的粘接表面进行预处理 。经过等离子处理后，材料表面的微观结构变得更加粗糙，增加了粘接面积，同时引入了极性官能团，提高了表面能 。这使得粘接剂能够更好地与材料表面结合，粘接强度大幅提升 。
半导体制造领域
在半导体制造这一高科技领域，等离子清洗机同样展现出了巨大的价值，为高密度材料的加工和应用提供了强有力的支持 。
在高密度互连板（HDI）的微孔处理中，HDI 板是实现半导体器件高密度集成的重要基础，其微孔的加工质量直接影响到电路板的性能和可靠性 。由于 HDI 板的微孔深宽比高达 40:1，传统的化学药水清洗方法很难完全去除孔壁上的胶渣，导致孔内开路风险增加 。等离子体中的活性粒子通过物理 - 化学耦合作用，能够深入到微孔内部，将胶渣彻底清除 。
在芯片封装过程中，等离子体能够有效提升封装的可靠性 。芯片焊盘表面容易形成氧化层，以及残留有机物等污染物，这些都会影响焊接的质量，导致虚焊等问题 。采用等离子清洗技术，在芯片封装前对焊盘进行处理 。等离子体中的高能粒子能够快速去除焊盘表面的氧化层和有机物污染物，使焊盘表面清洁活化 。
